En este proyecto (P1_2) vamos a empezar con el tema de ICT, Instalación Común de Telecomunicaciones.
Aquí abajo os dejo el enlace del proyecto:
http://modulotpit.blogspot.com.es/2015/10/proyecto-ict-telefonica-con-cable-de-pares.html
Tras conocer las diferentes partes de una ICT TELEFÓNICA hemos aprendido las técnicas de su instalación y las pruebas finales a realizar una vez concluida dicha instalación, así como a realizar un plano de la instalación y a presupuestar esos trabajos.
El anexo II del RD 346/2011, que será nuestra referencia en estas instalaciones, nos dice que las instalaciones telefónicas en una ICT pueden ser de dos tipos en función de los metros de cable desde el punto de interconexión hasta el PAU (Punto de Acceso al Usuario) más alejado de la instalación. Si esa distancia supera los 100 m, hablamos de instalaciones realizadas con cable de pares y si esa distancia no supera los 100 m hablamos de instalaciones realizadas con cable de pares trenzados, es decir, cable de red.
ATENCIÓN: las técnicas de instalación aplicadas y el protocolo de pruebas a realizar será distinto en cada caso. Este proyecto trata sobre una instalación de cable de pares.
Esta practica se debía de hacer por grupos de dos personas. Por circunstancias ajenas a mi lo he tenido que hacer yo sólo. Así que agradezco a todos los compañeros que me han ayudado de diferentes maneras a sacar este proyecto adelante. :D
Aquí abajo os dejo el enlace del proyecto:
http://modulotpit.blogspot.com.es/2015/10/proyecto-ict-telefonica-con-cable-de-pares.html
Tras conocer las diferentes partes de una ICT TELEFÓNICA hemos aprendido las técnicas de su instalación y las pruebas finales a realizar una vez concluida dicha instalación, así como a realizar un plano de la instalación y a presupuestar esos trabajos.
El anexo II del RD 346/2011, que será nuestra referencia en estas instalaciones, nos dice que las instalaciones telefónicas en una ICT pueden ser de dos tipos en función de los metros de cable desde el punto de interconexión hasta el PAU (Punto de Acceso al Usuario) más alejado de la instalación. Si esa distancia supera los 100 m, hablamos de instalaciones realizadas con cable de pares y si esa distancia no supera los 100 m hablamos de instalaciones realizadas con cable de pares trenzados, es decir, cable de red.
ATENCIÓN: las técnicas de instalación aplicadas y el protocolo de pruebas a realizar será distinto en cada caso. Este proyecto trata sobre una instalación de cable de pares.
A continuación hacemos el diseño y dimensionamiento para una instalación de ICT con cable de pares para un edificio de viviendas.
1. Diseñar y dimensionar una red telefónica de cable de pares para una ICT.
► En función del nº máximo de pares y cables a emplear a largo plazo:
2º) Previsión de demanda (PD):
3º) Dimensionamiento mínimo de la red de distribución (N):
Y LOS REGISTROS SECUNDARIOS QUEDARÁN ASÍ:
EN LA TABLA VEMOS REGLETAS DE 10 PARES (TAMBIÉN SE PUEDEN UTILIZAR EN LOS REGISTROS SECUNDARIOS DE CINCO PARES) QUE HE ORDENADO POR PLANTA DEL EDIFICIO.
DE LA MANGUERA DE 50 PARES NOSOTROS UTILIZAMOS 35 SEGÚN EL DIMENSIONAMIENTO MÍNIMO.
NOTA: VER ABAJO DE ESTA ENTRADA LA IMAGEN DEL ESQUEMA DE ESTA INSTALACIÓN.
Aquí indicamos que desde el Registro Secundario a su PAU correspondiente, se utiliza cable de dos pares para conectar con cada vivienda y/o local.
Desde el Registro de Terminación de Red (RTR), donde se encuentra el PAU hasta cada BAT se utiliza cable de red cat.6, es decir, CABLE DE PARES TRENZADOS.
5º) Dimensionamiento mínimo de la red interior de usuario:
6º) Resumen de materiales en una tabla → nº de pares, nº regletas, PAU's, BAT's, metros de cables...
En un panel de trabajo vamos a simular una instalación de cables de pares donde instalaremos un RITI (Recinto de Instalaciones de Telecomunicaciones Inferior), cuatro Registros Secundarios, cuatro RTRs (Registro de Terminación de Red) o PAUs (Punto de Acceso de Usuario) y cuatro BATs (Base de Acceso Termial) y usaremos una manguera de cables de 25 pares:
3. Realizar el protocolo de pruebas exigido.
A tener en cuenta y como ya hemos comentado: nuestra instalación, como mostramos en las fotos, se ha hecho con una manguera de 25 pares AUNQUE EL PROYECTO ESTA ORIENTADO A UNA MANGUERA DE 50.
ARCHIVO EN WORD PARA DESCARGAR
En esta foto pongo un ejemplo de como se ha tomado la medida de resistencia de ohmios con la ayuda de un polímetro/multimetro, conectando un par en nuestro RITI con su correspondiente PAU. Si os fijáis hemos "cortocircuitado" el par usando un RJ11 y un par de cables conectados entre sí (blanco y verde de la foto). Esos cables se conectan a los dos pares centrales de la roseta (nuestro PAU) que son los que se utilizan para dar servicio telefónico.
4. Realizar el esquema de la instalación.
Para la elaboración del plano vamos a utilizar el programa MICROSOFT VISIO. La imagen de abajo es de un fichero hecho con dicho programa y del cual incluyo su enlace:
DESCARGA ARCHIVO DE MICROSOFT VISIO
En la imagen vemos el esquema de nuestra instalación para una manguera de 50 cables de pares. Comenzando por abajo donde tenemos el RITI, éste incluye 5 regletas de 10 conexiones cada una donde se conectan los 50 cables de pares según el orden visto en nuestro dimensionamiento (tablas rellenadas arriba en esta entrada).
OJO: EN EL RITI SE DEJAN CONECTADOS TODOS LOS PARES. P.E. en el esquema vemos una regleta que no enlaza con nada (la de abajo), pero las cinco regletas del RITI tienen conectadas los 50 cables de pares.
SIGUIENDO UN ORDEN SE CONECTAN LOS PARES QUE CORRESPONDAN (NECESITAMOS 35 DE ESOS 50) A LAS REGLETAS DE LOS REGISTROS SECUNDARIOS EN CADA PLANTA QUEDANDO EL RESTO COMO RESERVA.
ASI MISMO, Y SIGUIENDO UN ORDEN, SE CONECTARAN DICHAS RESERVAS EN LAS REGLETAS DE LOS REGISTROS SECUNDARIOS (es decir, a cada cuadrado blanco llega uno de esos RESERVAS).
ANEXO
5. Presupuestar la partida telefónica por unidades de obra (UO).
Para hacer un presupuesto podemos utilizar una página web donde aparecen en España los precios de todos los componentes. Aquí os dejo el enlace:
http://www.generadordeprecios.info/obra_nueva/Instalaciones/Audiovisuales/Red_de_cables_de_pares_de_cobre.html
Aquí dejo el enlace del presupuesto hecho en un archivo de EXCEL PARA DESCARGAR:
PRESUPUESTO
1. Diseñar y dimensionar una red telefónica de cable de pares para una ICT.
Los Planos ICT constan de 5 Locales y 6 Viviendas en un Edificio distribuidas de la siguiente forma:
3cera planta dos viviendas, 2gunda planta dos
vivendas, 1era planta dos viviendas Y bajo con 5 locales comerciales.
Diseño y dimensionamiento mínimo de la red de cables de
pares trenzados.
► En función del nº máximo de pares y cables a emplear a largo plazo:
1º) Dimensionamiento mínimo de la red de alimentación:
■ Responsabilidad de operadoras
2º) Previsión de demanda (PD):
■ Evaluación de las necesidades telefónicas de los
usuarios
■ Determinar el nº de líneas mínimas (pares):
I. Viviendas 2 líneas por vivienda: 2*6=12
II. Locales-oficinas en edificios de viviendas:
a) Definida distribución en planta → 3 líneas por local u
oficina 3*5=15
IV. Estancias e instalaciones comunes → 2 líneas por
edificación: 2*1=2
TOTAL PD = 29
3º) Dimensionamiento mínimo de la red de distribución (N):
■ Una vertical:
a) N = 1,2 * PD (pares), eso nos da redondeando 35
b) Seleccionar cable/s de pares según N:
● Cable máximo de 100 pares. 1 Manguera de 50
pares (sobran 15 pares CONECTADOS EN RITI).
● Utilizarse el menor nº de cables posibles
● Todos los pares conectados en la regleta de salida del
punto de interconexión
c) Tamaño (10 pares) y nº de regletas de salida: 5
regletas de 10 pares (para conectar todos los pares = 50)
d) Tamaño (10 o 5 pares) y nº regletas de distribución: EN NUESTRO CASO 2 regletas de 5 y 9 regletas de 10 EN TOTAL SON 11.
e) Crear las tablas de asignación de pares para cada
regleta:
● Repartir pares sobrantes entre cada planta por igual
● Conexión de arriba hacia abajo y según ordenación de
viviendas
EN EL RITI TENDREMOS 5 REGLETAS DE DIEZ PARES DONDE HE CONECTADO LOS 50 PARES DE LA SIGUIENTE FORMA:
EN EL RITI TENDREMOS 5 REGLETAS DE DIEZ PARES DONDE HE CONECTADO LOS 50 PARES DE LA SIGUIENTE FORMA:
REGLETA1
|
REGLETA2
|
REGLETA3
|
REGLETA4
|
REGLETA5
|
01 3A
|
11 COMUN
|
21 BAJO A
|
31 BAJO D
|
41 RESERVA
|
02 3A
|
12 COMUN
|
22 BAJO A
|
32 BAJO D
|
42 RESERVA
|
03 3B
|
13 2A
|
23 BAJO A
|
33 BAJO E
|
43 RESERVA
|
04 3B
|
14 2A
|
24 BAJO B
|
34 BAJO E
|
44 RESERVA
|
05 COMUN
|
15 2B
|
25 BAJO B
|
35 BAJO E
|
45 RESERVA
|
6 COMUN
|
16 2B
|
26 BAJO B
|
36 RESERVA
|
46 RESERVA
|
7 COMUN
|
17 1A
|
27 BAJO C
|
37 RESERVA
|
47 RESERVA
|
8 COMUN
|
18 1A
|
28 BAJO C
|
38 RESERVA
|
48 RESERVA
|
9 COMUN
|
19 1B
|
29 BAJO C
|
39 RESERVA
|
49 RESERVA
|
10 COMUN
|
20 1B
|
30 BAJO D
|
40 RESERVA
|
50 RESERVA
|
REGLETA 3ª PLANTA
|
REGLETA 2ª PLANTA
|
REGLETA 1ª PLANTA
|
REGLETA
BAJOS
|
REGLETA
BAJOS
|
REGLETA 3ª PLANTA
|
1 3A
|
1 2A
|
1 1A
|
1 BAJOA
|
1 BAJOD
|
1 ASCENSOR
|
2 3A
|
2 2A
|
2 1A
|
2 BAJOA
|
2 BAJOD
|
2 ASCENSOR
|
3 3B
|
3 2B
|
3 1B
|
3 BAJOA
|
3 BAJOD
|
3 COMUN
|
4 3B
|
4 2B
|
4 1B
|
4 BAJOB
|
4 BAJOE
|
4 COMUN
|
5 RESERVA
|
5
|
5
|
5 BAJOB
|
5 BAJOE
|
5 COMUN
|
6
|
6 BAJOB
|
6 BAJOE
|
6 COMUN
|
||
7
|
7 BAJOC
|
7
|
7 COMUN
|
||
8
|
8 BAJOC
|
8
|
8 COMUN
|
||
9
|
9 BAJOC
|
9
|
9
|
||
10
|
10
|
10
|
10
|
EN LA TABLA VEMOS REGLETAS DE 10 PARES (TAMBIÉN SE PUEDEN UTILIZAR EN LOS REGISTROS SECUNDARIOS DE CINCO PARES) QUE HE ORDENADO POR PLANTA DEL EDIFICIO.
DE LA MANGUERA DE 50 PARES NOSOTROS UTILIZAMOS 35 SEGÚN EL DIMENSIONAMIENTO MÍNIMO.
NOTA: VER ABAJO DE ESTA ENTRADA LA IMAGEN DEL ESQUEMA DE ESTA INSTALACIÓN.
4º) Dimensionamiento mínimo de la red de dispersión:
■ Cables de
acometida que cubran la demanda prevista (2 pares)
■ Conexión al
correspondiente terminal de la regleta del punto de distribución y a la roseta
RJ45 del PAU
Aquí indicamos que desde el Registro Secundario a su PAU correspondiente, se utiliza cable de dos pares para conectar con cada vivienda y/o local.
Desde el Registro de Terminación de Red (RTR), donde se encuentra el PAU hasta cada BAT se utiliza cable de red cat.6, es decir, CABLE DE PARES TRENZADOS.
5º) Dimensionamiento mínimo de la red interior de usuario:
■ Topología en estrella desde el multiplexor pasivo
■ Nº de BAT:
● Viviendas 1
por cada estancia (excluidos baños y trasteros), mínimo 2 → mínimo 2 BAT con 2
tomas independientes
3A 6
estancias
|
8
|
de los
cuales 2 BAT con 2 tomas independientes
|
3B 5
estancias
|
7
|
de los
cuales 2 BAT con 2 tomas independientes
|
2A 6
estancias
|
8
|
de los
cuales 2 BAT con 2 tomas independientes
|
2B 6
estancias
|
8
|
de los
cuales 2 BAT con 2 tomas independientes
|
1A 6
estancias
|
8
|
de los
cuales 2 BAT con 2 tomas independientes
|
1B 5
estancias
|
7
|
de los
cuales 2 BAT con 2 tomas independientes
|
TOTAL:
|
46 BAT
|
● Locales/oficinas definidas 1 por estancia (excluidos
baños y trasteros) con 2 tomas independientes.
BAJOA
|
1
|
de los
cuales 1 BAT con 2 tomas independientes
|
BAJOB
|
1
|
de los
cuales 1 BAT con 2 tomas independientes
|
BAJOC
|
1
|
de los
cuales 1 BAT con 2 tomas independientes
|
BAJOD
|
1
|
de los
cuales 1 BAT con 2 tomas independientes
|
BAJOE
|
1
|
de los
cuales 1 BAT con 2 tomas independientes
|
TOTAL:
|
5 BAT
|
● Estancias o
instalaciones comunes definida por el proyectista según su finalidad
6º) Resumen de materiales en una tabla → nº de pares, nº regletas, PAU's, BAT's, metros de cables...
nº de
pares
|
nº de
regletas
|
PAU's
|
BAT's
|
m de
cables
|
35
|
11
|
11
|
51
|
...+ de
100m
|
(9 de 10
pares
|
(6 viviendas + 5 locales)
|
|||
2 de 5
pares)
|
2. Instalar una red telefónica de cable de pares para una ICT.
RECURSOS:
- Registro principal.
- 4 registros secundarios.
- 4 BAT´s dobles.
- 4 PAU´s.
- 1 multiplexor pasivo.
- 6 regletas telefónicas de 10 pares.
- 2 soportes para regletas telefónicas de 10 pares.
- 4 regletas telefónicas de 5 pares.
- 4 soportes para regletas telefónicas de 5 pares.
- Manguera de 25 pares.
- Cable de 2 pares.
- Cable de pares trenzados.
- Caja de herramientas.
- Polímetro.
- Medidor de aislamiento.
- Certificador de redes.
- Software Microsoft Visio.
- Software de hoja de cálculo (p.e. Libreoffice Calc o Microsoft Excel).
- Software editor de texto (p.e. Libreoffice Writer o Microsoft Word).
- Cámara de fotos.
En un panel de trabajo vamos a simular una instalación de cables de pares donde instalaremos un RITI (Recinto de Instalaciones de Telecomunicaciones Inferior), cuatro Registros Secundarios, cuatro RTRs (Registro de Terminación de Red) o PAUs (Punto de Acceso de Usuario) y cuatro BATs (Base de Acceso Termial) y usaremos una manguera de cables de 25 pares:
En la imagen y de izquierda a derecha y de arriba a abajo nos encontramos con la manguera de cables de pares (25 pares) una caja grande que simula el RITI, un par de cajas negras que simulan Registros Secundarios y cuatro tomas blancas de las cuales, dos hacen las veces de PAUs y las otras dos como BATs
En ésta imagen vemos el RITI por dentro donde hemos separado los pares por sus colores de referencia para proceder a su conexión en las regletas. Contiene una manguera de cables de 25 pares. Ademas 3 regletas de 10 pares para conectar todos los hilos de la manguera.
En la imagen que precede podemos ver la estructura de nuestra instalación de como quedaría. Simulamos una instalacion en la que del RITI parte la manguera de 25 cables de pares hacia cuatro registros secundarios.
En cada Registro Secundario se abre la manguera para dejar al descubierto los cables y conectarlos a su correspondiente regleta según corresponda.
Desde los Registros Secundarios se conectan a los PAU con cable de 2 pares.
Y para terminar, de los PAU a los BAT se utiliza cable de pares trenzados.

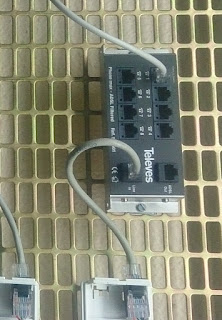

Detalle de un multiplexor necesario para conexión de ICT telefónica que conecta cada BAT de la vivienda con el PAU.
3. Realizar el protocolo de pruebas exigido.
A tener en cuenta y como ya hemos comentado: nuestra instalación, como mostramos en las fotos, se ha hecho con una manguera de 25 pares AUNQUE EL PROYECTO ESTA ORIENTADO A UNA MANGUERA DE 50.
ARCHIVO EN WORD PARA DESCARGAR
En esta foto pongo un ejemplo de como se ha tomado la medida de resistencia de ohmios con la ayuda de un polímetro/multimetro, conectando un par en nuestro RITI con su correspondiente PAU. Si os fijáis hemos "cortocircuitado" el par usando un RJ11 y un par de cables conectados entre sí (blanco y verde de la foto). Esos cables se conectan a los dos pares centrales de la roseta (nuestro PAU) que son los que se utilizan para dar servicio telefónico.

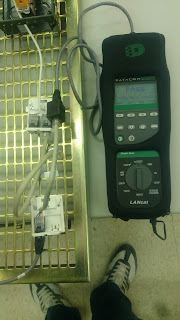

En éstas imagenes podemos observar como los cables de pares trenzados que conectan las tomas de nuestros BATs con los PAUs pasan la prueba con el CERTIFICADOR DE REDES.
Y se anota la atenuación de cada uno para rellenar el protocolo de pruebas. Imagen de ejemplo arriba.
4. Realizar el esquema de la instalación.
Para la elaboración del plano vamos a utilizar el programa MICROSOFT VISIO. La imagen de abajo es de un fichero hecho con dicho programa y del cual incluyo su enlace:
DESCARGA ARCHIVO DE MICROSOFT VISIO
La imagen la incluyo para el que no disponga del programa
OJO: EN EL RITI SE DEJAN CONECTADOS TODOS LOS PARES. P.E. en el esquema vemos una regleta que no enlaza con nada (la de abajo), pero las cinco regletas del RITI tienen conectadas los 50 cables de pares.
SIGUIENDO UN ORDEN SE CONECTAN LOS PARES QUE CORRESPONDAN (NECESITAMOS 35 DE ESOS 50) A LAS REGLETAS DE LOS REGISTROS SECUNDARIOS EN CADA PLANTA QUEDANDO EL RESTO COMO RESERVA.
ASI MISMO, Y SIGUIENDO UN ORDEN, SE CONECTARAN DICHAS RESERVAS EN LAS REGLETAS DE LOS REGISTROS SECUNDARIOS (es decir, a cada cuadrado blanco llega uno de esos RESERVAS).
ANEXO
Las ICT que distribuyen más de 25 pares por vertical recurren a las llamadas mangueras o cables multipar. Estas pueden ser de 25, 50, 75 0 100 pares y en una distribución vertical se dan frecuentemente combinaciones entre ellas.
A la hora de realizar las conexiones con tanto par es necesario identificar cada uno de forma unívoca y por ello se emplea un código de colores universalmente reconocido. Este consiste en asignar a un conductor (a) un color de referencia y al otro conductor (b) un color de par que puede variar entre cinco opciones (azul, naranja, verde, marrón y gris). Con un color de referencia podemos entonces identificar cinco pares, si aumentamos las variaciones para el conductor (a) tendremos por cada nuevo color cinco nuevas combinaciones. Esta estrategia se sigue hasta llegar a la identificación de 25 pares lo que se consigue haciendo que el conductor (a) adopte los colores (blanco, rojo, negro, amarillo y violeta). En la Wikipedia podreís ver una imagen con la codificación de colores de los 25 primeros pares, al conductor (a) lo denominan (1) y al conductor (b) lo denominan (2).
Exactamente iguales, por lo que para no confundirlos los 25 primeros vienen rodeados de una cinta con los colores del par 1 (blanco, azul) y los 25 siguientes con los del par 2 (blanco, naranja). Con esta nueva técnica se pueden codificar hasta 600 pares.
¿Y como son los pares del 26 al 50 en un multipar de 50 pares?
Exactamente iguales, por lo que para no confundirlos los 25 primeros vienen rodeados de una cinta con los colores del par 1 (blanco, azul) y los 25 siguientes con los del par 2 (blanco, naranja). Con esta nueva técnica se pueden codificar hasta 600 pares.5. Presupuestar la partida telefónica por unidades de obra (UO).
Para hacer un presupuesto podemos utilizar una página web donde aparecen en España los precios de todos los componentes. Aquí os dejo el enlace:
http://www.generadordeprecios.info/obra_nueva/Instalaciones/Audiovisuales/Red_de_cables_de_pares_de_cobre.html
Aquí dejo el enlace del presupuesto hecho en un archivo de EXCEL PARA DESCARGAR:
PRESUPUESTO
